ＦＲＰ製エルボのタイトル

『エルボ』製品の特徴
ＦＲＰ製エルボ
腐蝕環境下で使用されるエルボをポリエステル樹脂を使用し
社団法人強化プラスチック協会発行による
製品基準（FRPS・ＣOOｌ-1985）に沿って製作しています。

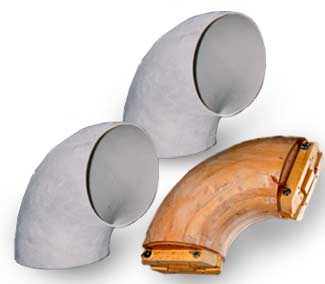

ＦＲＰ製エルボの写真
９０°エルボ
ＦＲＰ製エルボの図面
４５°エルボは９０°エルボを２分割致します。
１ エルボの口径は内径基準とします。
２ 成形品は通常ビニールエステル系樹脂を使用した一体構造品です。
20Ａ〜125Ａは内径×１.５倍（Ｒ1.5）
150Ａ〜500ＡはＲ1.0とします。
３

90°エルボの接合はバットジョイント（突合せ接合）となります。
４ その他、エルボ製作に関しご希望の配管仕様に応じた厚みも対応いたします。
　　20Ａ〜125Ａ　　ウレタン型　　Ｒ１．５
　　150Ａ〜500Ａ　　　　木型　　Ｒ１．０
単位（ｍｍ）　　
ＳＩＺＥ
Ｄ
A
R
ｔ
20Ａ
20
30
30
4.8
25Ａ
25
38
38
〃
40Ａ
40
60
60
〃
50Ａ
50
75
75
〃
65Ａ
65
98
98
〃
80Ａ
80
120
120
〃
100Ａ
100
150
150
〃
125Ａ
125
188
188
5
150Ａ
150
150
150
6
200Ａ
200
200
200
8
250Ａ
250
250
250
〃
300Ａ
300
300
300
9
350Ａ
350
350
350
10
400Ａ
400
400
400
11
450Ａ
450
450
450
12
500Ａ
500
500
500
〃

当社は、エルボのみならず、FRPに関する様々なノウハウを持ち、
各種製品もお取扱いしております。
ＦＲＰについて検討されておられる方は是非ご連絡下さい。
